Скоро исполнится сто лет с момента появления на автомобилях гидравлических тормозов — весьма почтенный возраст для технологии, применяемой до сих пор.
Первый патент на технологию гидравлических тормозов на транспорте был взят Малькольмом Локхидом в 1917 году. А в 1921 году на Model A Duesenberg система уже ставилась серийно. Самое время для истории о появлении и развитии автомобильных тормозов.
Тормозная система появилась задолго до автомобилей — останавливать нужно было вагоны, телеги, кареты, различные приводные системы и многое другое оборудование. В наследство от времен, когда скорость в 30 километров в час уже считалась огромной, машинам достались и технологии торможения той эпохи. Колодочные тормоза с механическим приводом на одну ось и, под конец 19 века, ленточный тормоз.

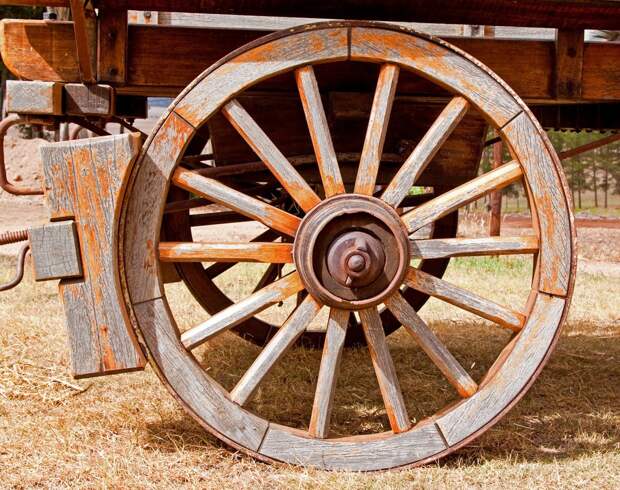

На фото: колодочный тормоз на телеге
Колодочные тормоза многие, наверное, видели на железной дороге, где отлично видна суть такой конструкции. Колодка просто прижимается к беговой поверхности колеса и останавливает его вращение. Нечто подобное применялось на телегах, но с поправкой на материалы. Колесо телеги обычно было деревянным или обитым стальным ободом, а колодку или же башмак изготавливали из дерева или кожи. Часто колодки как отдельного конструктивного элемента вообще не существовало, просто бревно-рычаг прижималось к колесу. Прижималась колодка к колесу с помощью обычного рычага, и работала такая система вполне исправно на протяжении многих сотен лет. Конечно, колодки надо было менять каждую сотню-другую километров, а на скоростях за 30 они могли сгореть от одного торможения, но в целом такая конструкция справлялась со своими задачами, пока не появились более скоростные локомобили и пневматические шины.
Использование даже литых каучуковых покрышек резко уменьшало возможности работы таких тормозов: колодка должна быть мягче поверхности колеса, а что может быть мягче резины? Такая колодка сотрется моментально. В общем, если на грузовиках и машинах с деревянными и стальными ободными колесами колодочные тормоза еще немного задержались, то на сравнительно быстрых автомобилях с ДВС от них отказались в самом начале. Их еще можно застать на первом Motorwagen конструкции Бенца, но такая система почти не встречается на последующих конструкциях.
Ленточный тормоз получил свое название из-за использования в конструкции ленты или троса, обведенных вокруг вращающегося барабана. При затягивании петли тормоза барабан эффективно затормаживался, причем хорошо проявлялся эффект самоусиления – лента натягивалась самим вращением колеса. Подобная конструкция легко устанавливалась на ступицу или одну из осей машины (обычно заднюю) и позволяла тормозить на машинах с пневматическими шинами, причем с довольно высокой скорости.
На фото: принцип действия ленточного тормоза
Но, как и колодочные тормоза, она обладала малым ресурсом, не больше нескольких сотен километров, и легко перегревалась. Эффект самозатормаживания осложнял контроль торможения при движении в основном направлении и уменьшал эффективность тормозов при движении задним ходом. К тому же, ленты или тросы системы интенсивно загрязнялись и были подвержены коррозии. В целом, ленточный тормоз относится к семейству барабанных тормозов, ведь в данном случае колодка в виде ленты воздействует на тормозной барабан.
К нему же относят и дисковые тормоза, но в дальнейшей классификации будет употребляться разделение по существенным конструктивным признакам, и под барабанным будет подразумеваться только одно из конструктивных исполнений.
Барабаны ранних машин часто изготавливали из дерева, а лента могла быть не только металлической, но еще и текстильной или кожаной. А на машине Готлиба Даймлера в 1899 году были установлены тормозные механизмы с деревянным барабаном и стальной лентой. Кстати, первые специальные тормозные материалы для сухопутных машин были изготовлены именно для ленточных тормозов: Герберту Фруду приписывают изобретение первых тормозных лент из фрикционной смеси на основе волоса и битума.
На фото: Daimler 8 HP "Phoenix" Phaeton
Век ленточного тормоза был короток – он оказался немногим лучше колодочного, и надолго задержался на автомобилях только в качестве стояночного, а еще массово применяется в классических планетарных АКПП, где его способность к самозатягиванию и простота конструкции пришлись очень кстати. Основная масса автопроизводителей перестала использовать ленточные тормоза еще до начала Первой мировой.
Барабаны против дисков, раунд первый
Изобретение барабанного тормоза с колодками почему-то принято приписывать господину Майбаху, но если внимательно прочитать описание конструкции, то станет понятно, что нажатие колодок на барабан сбоку – это, скорее, шаг к дисковым тормозам. В его конструкции ролики прижимали неподвижный диск к торцу барабана, закрепленного на задней оси. Конструкция, мягко говоря, крайне далека от оптимальной, и потому тоже осталась лишь забавным техническим курьезом. Но зато появилась в 1901-м, на год раньше варианта барабанных тормозов от Луи Рено, который создал ту конструкцию, которую все еще можно встретить на многих машинах.

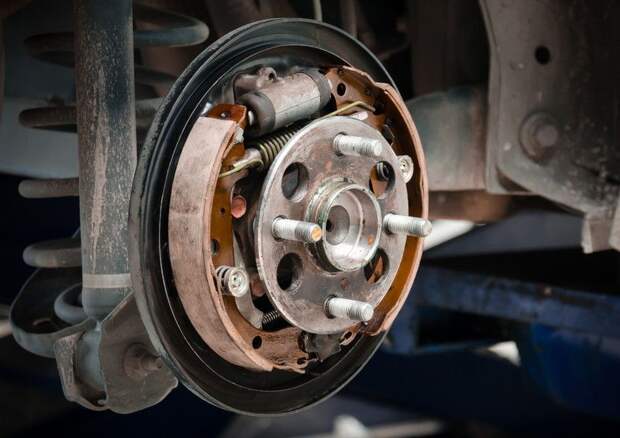

В ней две колодки прижимались к внутренней поверхности барабана, причем одна колодка была установлена так, что создавала эффект самоусиления торможения при любом направлении вращения. Такой вариант тормозного механизма оказался куда удачнее всех остальных. Грязь, вода и масло почти не попадали на тормозную поверхность барабана и на сам механизм, расположенный внутри, а значит, ресурс колодок увеличивался даже при применении несовершенных материалов.
